3R

I. 소프트웨어 위기극복 방안, 3R의 개요

가. 3R(Reverse Engineering, Reengineering, Reuse)의 정의

정보저장소(Repository)를 기반으로 역공학(Reverse Engineering), 재공학(Re-engineering), 재사용(Reuse)를 통해

소프트웨어의 생산성을 극대화하는 기법

나. 3R의 등장배경

등장배경	설 명
S/W 위기대응	- 개발 대형화, 복잡화, 생명주기 감소 등 S/W의 위기 극복
S/W 관리효율화	- 개발 생산성 향상, 유지관리 비용절감, 요구사항 신속대응 등 S/W 관리의 효율화



II. 3R의 구성도 및 구성요소

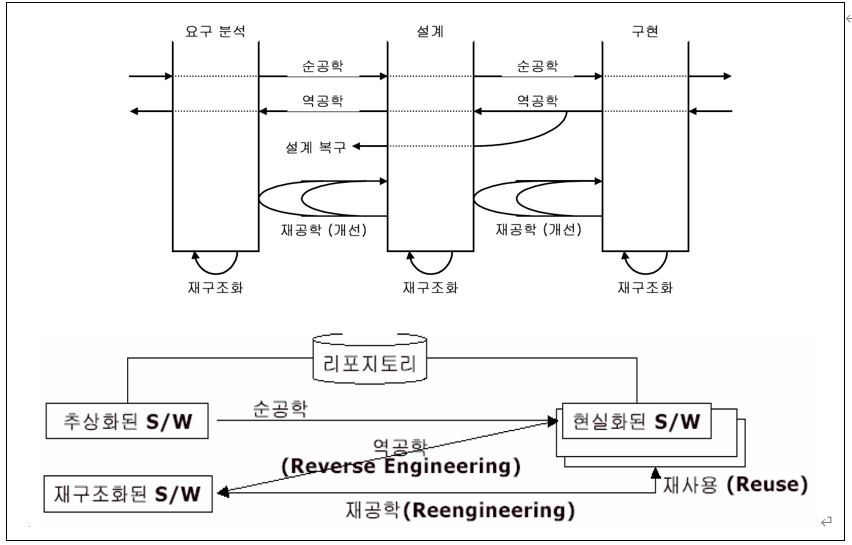

가. 3R의 구성도

역공학으로 설계복구한 결과를 재구조화 기반의 재공학을 거친 후 다시 제작된 S/W 단위로 재사용 수행

나. 3R의 구성요소

구성요소	설 명
역공학 (Reverse Engineering)	- 자동화 도구의 도움으로 물리수준의 정보를 논리수준의 정보로 추출하는 과정 - 순공학(추상개념의 현실화)의 반대 개념
재공학 (Re-engineering)	- 자동화 도구로 현존하는 소프트웨어를 점검 또는 수정하는 프로세스
재사용 (Reuse)	- 기능 / 성능 / 품질을 인정받은 소프트웨어의 전체 또는 일부를 다시 사용

III. 역공학의 개요

가. 역공학(Reverse Engineering)의 정의

자동화 도구의 도움으로 물리수준의 소프트웨어 정보를 논리적인 소프트웨어 정보로 추출하는 프로세스

나. 역공학의 특징

특 징	설 명
상용S/W 분석 용이	- 상용화되거나 기 개발된 S/W의 분석을 도움
유지보수성 향상	- 기존 S/W의 자료와 정보를 설계 수준에서 분석 가능하여 유지보수성 향상
지식의 재획득	- 재문서화를 통해 기존 S/W에 대한 지식습득 가능
자동화 도구	- 기존 S/W의 정보를 정보저장소(Repository)에 보관하여 자동화 도구 사용 용이

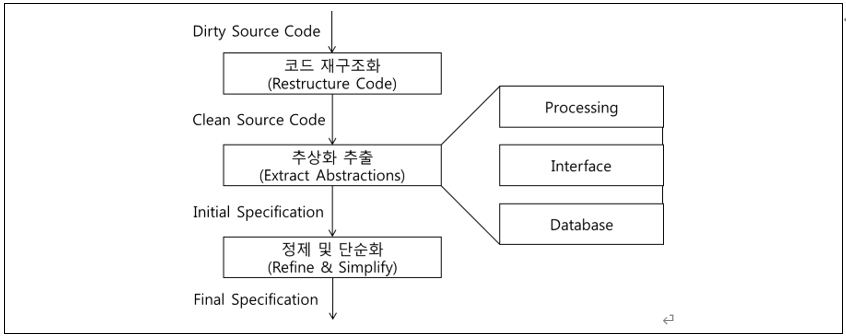

다. 역공학의 프로세스

라. 역공학의 종류

종 류	설 명
논리 역공학	- 소스코드로부터 정보를 추출해 물리적 설계 정보저장소에 저장 - 물리적 설계정보를 얻어내는 수단
자료 역공학	- 물리적인 데이터 서술로부터 개념적/논리적 정보 추출 - 기존 DB를 수정하거나 새로운 DB로 전이하는 역할

마. 역공학의 입력 및 출력

입출력	설 명
입 력	- 소스코드, 목적코드, 작업제어절차 - 파일자료, DB 구조 - I/O 형태 및 자료, 각종 문서
출 력	- 구조도 - 자료사전, 자료흐름도, 자료흐름 그래프 - 제어흐름 그래프, 개체관계도



IV. 재공학의 개요

가. 재공학(Re-engineering)의 정의

자동화 도구로 현존하는 소프트웨어를 점검 또는 수정하는 프로세스로, 자동화 도구를 통한 소프트웨어의

재설계 또는 교체를 수행하도록 순공학을 준비하는 과정

나. 재공학의 특징

특 징	설 명
유지보수성 향상	- 기존 S/W의 이해와 변경을 용이하게 하며, 유지보수 비용 및 시간 절감
자동화 도구	- 표준준수 및 자동화 도구 사용 용이

다. 재공학의 프로세스

라. 재공학의 구성요소

단 계	설 명
소스코드로부터 정보추출	- 소스코드 또는 DB 정보 등에서 필요한 정보들을 정보저장소에 저장
역공학	- 정보저장소의 정보들로부터 새로운 정보를 인식하여 성질과 선택사항 결정
시스템 향상과 검증	- 시스템 분석가가 정보구조, 정보흐룸 등 응용분야에 대한 명세단계의 정의 향상
순공학 (설계와 최적화)	- 파일과 DB설계, S/W명세를 이용하여 최적화 설계로 기능 향상
소스코드 생성	- 정보저장소로부터 구현단계의 설계내역을 바탕으로 소스코드 생성

마. 재공학의 적용기법

적용기법	설 명
재구조화	- S/W 모듈을 라이브러리에 모아놓고 새로운 S/W 개발에 필요한 모듈을 찾아 결합
재모듈화	- S/W 구성요소의 분석 및 결합정보(결합도, 응집도)를 기반으로 모듈구조 변화
의미론적 정보추출	- 소스코드 수준이 아닌 문서 수준의 설계 재공학 기법





V. 재사용의 개요

가. 재사용(Reuse)의 정의

기 개발되어 기능, 성능, 품질을 인정받았던 소프트웨어의 전체 또는 일부분을 다시 사용

나. 재사용의 특징

특 징	설 명
비용절감	- S/W 생산의 TCO(Total Cost Overhead) 절감
S/W 공유 및 활용	- 높은 품질의 S/W 생산을 위한 공유 및 활용 효과

다. 재사용의 목표

목 표	설 명
신뢰성 (Reliability)	- 기능, 안정, 속도 등 성능의 사전 검증
확장성 (Extensibility)	- 검증된 기능을 기반으로 업그레이드 용이
생산성 (Productivity)	- 비용, 시간, 위험 등 전체적인 개발 프로세스 향상
사용성 (Usability)	- 독립된 컴포넌트로 조립 가능
유지보수성 (Maintainability)	- 품질개선, 오류수정, 운영, 업그레이드 용이
적응성 (Adaptability)	- 독립된 컴포넌트로 새로운 프로세스 적용이 용이

라. 재사용의 적용기법

적용기법	설 명
Copy	- 소스코드를 복제하여 목적에 맞게 수정 후 사용
Pre-processing	- 컴파일 시 포함되도록 설정
Library	- 서브 프로그램의 집합인 라이브러리를 활용해 링크 시 포함
Package	- Package Interface를 통한 정적인 활용
Object	- Object Interface를 통한 동적인 활용
Generics	- 객체(Object)의 다형성을 활용
객체지향	- 객체지향 방법론의 상속성, 다형성 등 활용
Component	- 컴포넌트의 독립성, 조립성, 표준성 등 활용

마. 재사용의 구현기법

구현기법	설 명
Classification	- 코드, 객체, 변수 등 속성에 대한 표준 풀(Pool) 활용 - Code Generation, Variable Standardization - S/W 생산의 TCO 절감
Design Pattern	- 특정 도메인에 대한 개발 경험자의 설계 및 구현결과 재활용 - Business Process, 공통함수 등
Modulation	- 분해, 추상화 등으로 디버깅, 테스트 통합, 변경 수행 - Loosely Coupled, Tightly Cohesion 추구
Object Oriented Method	- 상속성, 추상성, 다형성, 동적바인딩 등 활용 - 클래스, 4GL 컴포넌트 등
Component Based Development	- ITA, EAP 기반의 컴포넌트 활용 - ActiveX, EJB, CORBA 등

VI. 3R의 비교

항 목	역공학	재공학	재사용
개 념	구현을 분석해 설계로 복구	역공학으로 재구조화한 S/W 정보추출 순공학으로 다시 구현	재공학을 통해 현실화된 S/W의 사용
목 적	현S/W 분석작업으로 유지보수 향상	재사용 가능한 S/W 개발 비용절감 및 시간단축	신뢰성, 확장성, 생산성, 사용성, 유지보수성, 적응성
특 징	완성된 S/W 분석 시 사용 설계수준 분석으로 유지보수	자동화 도구 사용 용이 표준준수	개발기간 및 비용 감소 S/W품질 및 생산성 향상 S/W 개발정보 공유
적 용 시 점	운영 S/W의 분석이 어려운 경우 잦은 변경으로 시스템 성능이 저하된 경우	잃어버린 정보 복구 시 복잡한 시스템 취급 시 부작용 발견 시 다른 뷰 생성 시	분산배치 및 통합구축 시 CBD방법론 적용 시
적 용 기 법	데이터 역공학 논리 역공학	역공학, 순공학 설계최적화	모형화 기존S/W 수정
한 계	순동학 자동화 기술 발달 역공학 필요성 감소	자동화도구에 대한 이해부족 전문인력 부족	재사용의 인식전환 필요 재사용 기반기술 부족 재사용 기반환경 미흡
